HZBP系列串聯諧振試驗裝置 | 產品簡介
      串聯諧振試驗裝置是運用串聯諧振原理，利用勵磁變壓器激發串聯諧振回路，調節變頻控制器的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓即為加到試品上電壓。變頻諧振試驗裝置廣泛用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。

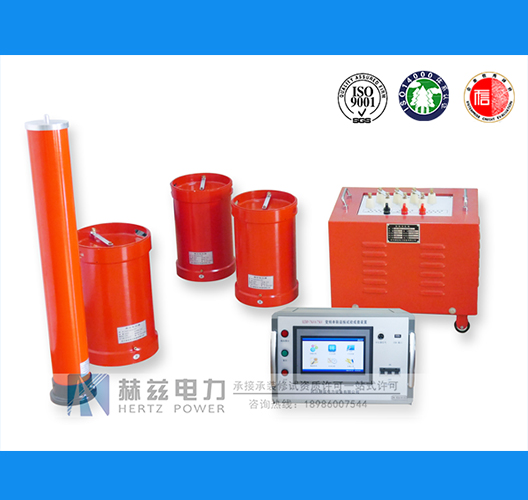

       HZBP串聯諧振耐壓裝置主要由變頻控制器，勵磁變壓器，高壓電抗器，高壓分壓器等組成。變頻控制器又分兩大類，20KW及以上為控制臺式，20KW以下為便攜箱式；它由控制器和濾波器組成。變頻控制器主要作用是把幅值和頻率都固定的380V或200V工頻正弦交流電轉變?yōu)榉岛皖l率可調的正弦波。并為整套設備提供電源。勵磁變壓器的作用是將變頻電源輸出的電壓升到合適的試驗電壓。高壓電抗器L是諧振回路重要部件，當電源頻率等于1/(2π√LCX)時，它與被試品CX發生串聯諧振。
       串聯諧振試驗裝置適用于10KV、35KV、110KV、220KV、500KV聚己烯電力電纜交流耐壓試驗。適用于60KV、220KV，500KVGIS交流耐壓試驗。適用于大型變壓器，發電機組工頻耐壓試驗；電力變壓器感應耐壓試驗；接地電阻測量。
       產品別稱：串聯諧振，變頻串聯諧振，串聯諧振試驗裝置，變頻串聯諧振試驗裝置

HZBP系列串聯諧振試驗裝置 | 技術參數

電壓波形	正弦波，波形畸變率<1.0%
輸出頻率	30~300Hz
工作制	滿功率輸出下，連續工作時間60min
品質因數	30~80
輸入工作電源	單相380/220V±100%，50Hz
環境溫度	-10℃~+50℃
相對濕度	<95%，無凝露狀態
適用范圍	電纜變頻諧振裝置
	發電機交流耐壓裝置
	變電站電氣設備交流耐壓諧振裝置
	CVT檢驗用諧振升壓裝置

HZBP系列串聯諧振試驗裝置配置及適用范圍：

產品型號	產品基本配置
	變頻電源	激勵變壓器	高壓諧振電抗器	電容分壓器	適用范圍
HZBP-88kVA/44kV	HZBP-5kW-1臺	JLB-5kVA-1臺	HZDK-44kVA/22kV-2節	FRC-50kV-1臺	8.7/10kV，300mm2以下電纜2km交流耐壓試驗； 10kV變電站電氣交流耐壓試驗。
HZBP-75kVA/75kV	HZBP-6kW-1臺	JLB-6kVA-1臺	HZDK-25kVA/25kV-3節	FRC-80kV-1臺	8.7/10kV，300mm2以下電纜2km交流耐壓試驗； 10kV變電站電氣交流耐壓試驗。
HZBP-132kVA/66kV	HZBP-6kW-1臺	JLB-6kVA-1臺	HZDK-44kVA/22kV-3節	FRC-70kV-1臺	8.7/10kV，300mm2以下電纜3km； 26/35kV，300mm2以下電纜1km交流耐壓試驗； 10kV變電站電氣交流耐壓試驗。
HZBP-176kVA/66kV	HZBP-10kW-1臺	JLB-10kVA-1臺	HZDK-44kVA/22kV-4節	FRC-70kV-1臺	8.7/10kV，300mm2以下電纜4km； 26/35kV，300mm2以下電纜1km交流耐壓試驗； 10kV變電站電氣交流耐壓試驗。
HZBP-135kVA/108kV	HZBP-7.5kW-1臺	JLB-7.5kVA-1臺	HZDK-33.75kVA/27kV-4節	FRC-110kV-1臺	8.7/10kV，300mm2以下電纜3km； 26/35kV，300mm2以下電纜1km交流耐壓試驗； 10kV變電站電氣交流耐壓試驗。
HZBP-270kVA/108kV	HZBP-25kW-1臺	JLB-25kVA-1臺	HZDK-67.5kVA/27kV-6節	FRC-110kV-1臺	8.7/10kV，300mm2以下電纜9km； 26/35kV，300mm2以下電纜3km交流耐壓試驗； 10kV變電站電氣交流耐壓試驗。
HZBP-405kVA/108kV	HZBP-25kW-1臺	JLB-25kVA-1臺	HZDK-67.5kVA/27kV-6節	FRC-110kV-1臺	8.7/10kV，300mm2以下電纜9km； 26/35kV，300mm2以下電纜3km交流耐壓試驗； 10kV變電站電氣交流耐壓試驗。
HZBP-540kVA/108kV	HZBP-30kW-1臺	JLB-30kVA-1臺	HZDK-67.5kVA/27kV-8節	FRC-110kV-1臺	8.7/10kV，300mm2以下電纜12km； 26/35kV，300mm2以下電纜4km交流耐壓試驗； 10kV變電站電氣交流耐壓試驗。
HZBP-648kVA/270kV	HZBP-25kW-1臺	JLB-25kVA-1臺	HZDK-72kVA/45kV-9節	FRC-270kV-1臺	8.7/10kV，300mm2以下電纜6km； 26/35kV，300mm2以下電纜2km； 64/110kV，300mm2以下電纜1km交流耐壓試驗； 10kV，35kV，110kV變電站電氣交流耐壓試驗。

HZBP系列串聯諧振試驗裝置 | 產品特征
● 穩定性、可靠性高。系統采用進口功率元件作為功率變換的核心，電壓輸出和頻率輸出穩定，電磁兼容設計合理，保護功能完善，經過多次高壓直接對地短路的測試，系統仍然保持完好，同時系統也有很強的過載能力。
● 自動調諧功能強大。系統自動調諧時，從30Hz到300Hz自動掃頻，顯示掃頻曲線，用戶能直觀地看到系統調諧過程；掃頻完成后，系統根據掃頻初步找到的諧振頻點，在其±5Hz范圍內以0.01Hz為分辨率進行頻率細掃，最后精確鎖定諧振頻率。
● 支持多種試驗?zāi)Ｊ?。系統支持"自動調諧＋手動調壓"，"自動調諧＋自動調壓"，"手動調諧＋手動調壓"等試驗?zāi)Ｊ剑扑]使用"自動調諧＋手動調壓"模式，既能快速找到諧振點，又能通過手動調壓控制試驗過程，安全性更高。
● 系統人機交互界面友好。試驗參數設置、試驗控制、試驗結果等同屏顯示，直觀清晰，并具有自動計時及操作提示功能。全觸摸屏操作及顯示，具備試驗數據保存和查詢。
● 保護功能完善。具備零位保護(電壓輸出控制旋鈕不在零位時，禁止系統啟動)，過壓保護，過流保護，閃絡保護等功能，保證了系統的可靠性功能。
